مفاهیم کلی در مورد سقف شیبدار و سقف شیروانی

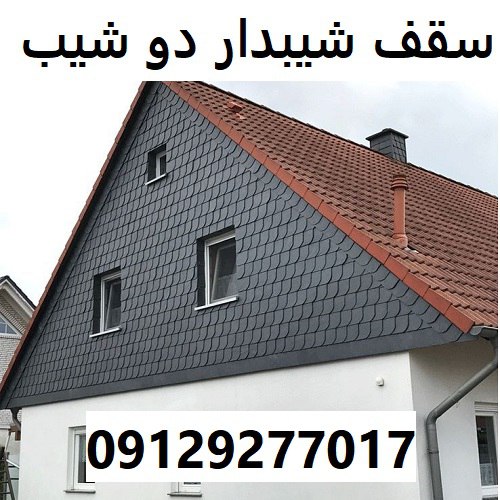

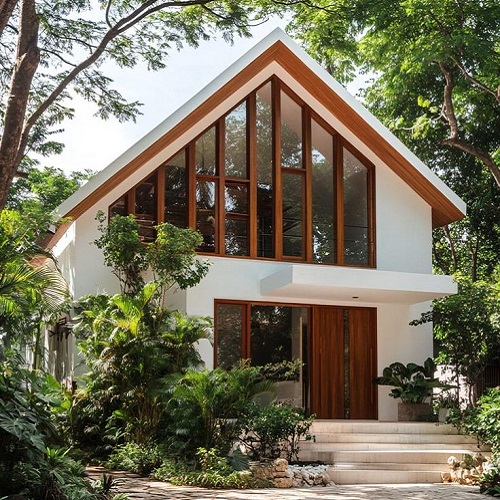

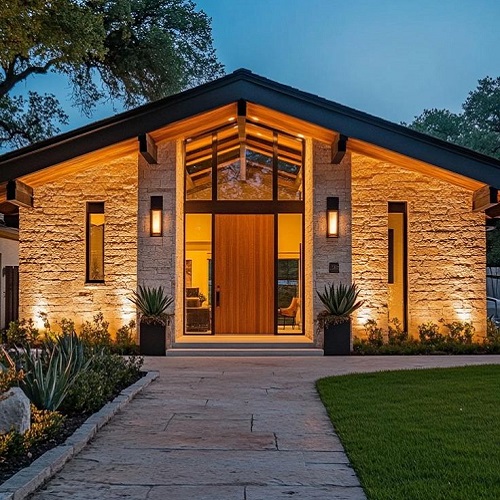

سقف شیبدار دو شیب، سقف شیبدار (Pitched Roof) و به طور خاص سقف شیبدار دو شیب یا سقف دوطرفه، یکی از قدیمیترین، مقاومترین و رایجترین انواع سقف برای ساختمانها به ویژه در مناطق پربارش و برفگیر دنیا محسوب میشود. سقف شیروانی (gable roof) به نوعی از سقف شیبدار اطلاق میشود که از لحاظ طراحی دارای دو سطح شیبدار متقارن است که در مرکز ساختمان به هم میرسند و یک خط الراس را به وجود میآورند. اجرای سقف شیبدار و اجرای سقف شیروانی نیازمند دانشی کامل نسبت به الزامات طراحی، بارگذاری، اجرای فنی و انتخاب صحیح مصالح است.
در این مقاله، مراحل معرفی و اجرای سقف شیبدار دو شیب همراه با ذکر جزییات فنی، محاسبات و استانداردهای لازم و نیز تمامی موارد مربوط به اجرا و نگهداری چنین سقفهایی را مورد بررسی و تحلیل قرار خواهیم داد.
بخش اول: تاریخچه و دلایل فنی رواج سقف شیبدار
سیر تحول سقف شیبدار و سقف شیروانی:
استفاده از سقف شیبدار و اجرای سقف شیروانی به دلایل اقلیمی نظیر دفع باران و برف، تهویه مناسب زیر سقف و مقاومت بالا در برابر فشارهای جانبی مانند باد، از دیرباز تا به امروز رواج داشته است. از روستاهای شمالی ایران گرفته تا ویلای مدرن در اروپا و خانههای ییلاقی کانادا، سقف شیبدار دو شیب به عنوان یکی از اقتصادیترین راهحلها شناخته میشود. خصوصیت اصلی سقف شیبدار قرارگیری صفحات سقف به زاویهای نسبت به افق است تا آب را به سادگی تخلیه کند.
بخش دوم: اجزاء تشکیلدهنده سقف شیبدار دو شیب
معرفی اجزاء انواع سقف شیبدار و سقف شیروانی:
در اجرای سقف شیبدار و همچنین اجرای سقف شیروانی دو شیب، عناصر مختلفی مشارکت دارند که شناخت صحیح آن، پایه اجرای اصولی و مهندسی شده سقف است. مهمترین اجزاء عبارتاند از:
۱. تیرهای اصلی و فرعی (Rafters and Purlins): استراکچر سقف یا اسکلت باربر که اغلب از چوب یا فولاد ساخته میشود.
۲. خرپا (Truss): ساختاری شبکهای شکل است که بار سقف شیبدار را به دیوارهای باربر یا ستونهای بنا منتقل میکند.
۳. ورق پوشش سقف: عموماً از انواع فلزی (ورق گالوانیزه، آلومینیوم، شینگل) یا غیر فلزی (سفال، سیمانی، آزبست، آردواز، تایل بتنی) است.
۴. عایق حرارتی و صوتی: جهت کنترل اتلاف انرژی و افزایش آسایش حرارتی و صوتی فضای زیر سقف استفاده میشود.
۵. پوشش زیرسقف (Underlayment): ورقهای ضد آب که روی خرپا کشیده شده و قبل از نصب ورق اصلی اجرا میشوند.
۶. ناودان و آبرو: برای جمعآوری و هدایت آب باران یا برف ذوبشده.
۷. سقف کاذب: معمولاً به عنوان پوشش داخلی زیبایی و همچنین کمک به عایقکاری استفاده میشود.
بخش سوم: محاسبات سازهای سقف شیبدار دو شیب
اصول طراحی و بارگذاری سقف شیبدار:
برای اجرای سقف شیبدار یا اجرای سقف شیروانی، در نظر گرفتن محاسبات سازهای اهمیت بسزایی دارد. موارد زیر باید در محاسبات لحاظ شوند:
۱. بار مرده سقف: جمع وزن خرپاها، ورق پوشش، عایق و سایر تجهیزات ثابت.
۲. بار زنده: نیروی ناشی از برف، باران، تعمیرات و رفتوآمد موقت.
۳. بار باد: به خصوص در نواحی بادخیز شیب و نوع پوشش باید متناسب با فشار باد انتخاب شود.
۴. شیب مناسب: حداقلهای متعارف طبق مقررات ملی ساختمان برای شیبدارها عموماً بین ۲۰ تا ۷۰ درصد متغیر است که با توجه به نوع پوشش و اقلیم منطقه تعیین میشود.
فرمول محاسباتی برای انتخاب مدول خرپا و تیرریزی به بارگذاریها و دهانه سقف بستگی دارد و به کمک نرمافزارهای طراحی سازه (SAP, ETABS, SAFE) یا محاسبات دستی مبتنی بر آییننامهها تعیین میشود.
بخش چهارم: مراحل عملیاتی اجرای سقف شیبدار دو شیب
گامهای اصلی در اجرای سقف شیبدار و اجرای سقف شیروانی:
۱. نقشهبرداری و جانمایی: نقشه دقیق سقف شیبدار یا سقف شیروانی مطابق نقشه معماری و سازه بررسی و پروفیل سقف جانمایی میشود.
۲. اجرای خرپا یا کلافبندی فلزی یا چوبی: خرپاها بر اساس طراحی، برپا شده و به سازه اصلی بسته میشوند. باید دقت شود که اتصالات کاملاً محکم و اصولی اجرا شود.
۳. پوشش زیرسقف: با استفاده از ورقهای ضد رطوبت (مانند فلت بیتومینه)، سرتاسر خرپا را پوشش میدهند تا نفوذ رطوبت به ساختار اصلی به صفر برسد.
4. نصب تیرهای فرعی یا لاتیها: لاتها در فاصلههای مشخص روی خرپاها بسته میشوند. فاصله لاتها به نوع ورق یا مصالح نهایی پوشش سقف شیبدار بستگی دارد.
۵. نصب مصالح پوشش اصلی (ویژگیهای مصالح):
– سفال: دوام بالا و زیبایی سنتی اما سنگین و شکننده
– ورق گالوانیزه: وزن سبک، قیمت مناسب، سرعت نصب بالا
– شینگل: دکوراتیو و سبک، مقاومت بالا اما هزینه بالاتر
– آردواز: مقاومت بالا و طول عمر زیاد ولی سنگین
– تایل فلزی یا بتنی: مناسب پروژههای خاص و منعطف در طراحی
انتخاب مصالح، هزینه، شرایط آبوهوایی و میزان بار وارده روی سقف را باید مد نظر قرار داد.
۶. دوخت و مونتاژ پوشش: جهت اطمینان از عدم نفوذ آب، درزها و محل تلاقی ورقهای پوشش طبق دستورالعمل استانداردها عایق و بست زده میشوند.
۷. نصب عایق حرارتی، صوتی و ایجاد تهویه زیر سقف: بسته به شرایط اقلیمی از پشم سنگ، پشم شیشه یا فومهای عایق استفاده میشود؛ همچنین نصب دریچههای تهویه ضرورت پیدا میکند.
۸. اجرای ناودان و آبرو: باید مسیرهای مناسبی برای جمعآوری آب باران از هر دو سمت سقف شیبدار پیشبینی و اجرا شود.
۹. اجرای سقف کاذب یا اندود داخلی: اعمال سقف کاذب گچی، چوبی یا PVC زیر خرپا یا کلاف سقف شیبدار که هم به زیبایی و هم به عایقکاری کمک میکند.
۱۰. بررسی نهایی و رفع ایرادات: اجرای سقف شیروانی نیازمند بازبینی دقیق درزها، بستهای فلزی و محکمسازی کامل کل اتصالات است.
بخش پنجم: انواع سازه و مصالح در اجرای سقف شیبدار دو شیب
انتخاب مصالح و روش اجرای سقف شیروانی و سقف شیبدار:
الف- سقف چوبی: مناسب مناطق خشک یا سنتی، سبک ولی حساس به قارچ و موریانه.
ب- سقف فلزی: رایجترین انتخاب مدرن، مستحکم و سبک، اجرا سریعتر.
ج- سقف بتنی یا تایل بتنی: ویژه پروژههایی با دهانه بزرگ و نیاز به مقاومت بالا.
د- پوششهای سنتی (سفال، کاهگل، آجر): بیشتر استفاده تزیینی یا در معماری بومی.
مصالح مورد استفاده در اجرای سقف شیبدار و سقف شیروانی باید از لحاظ وزن، مقاومت در برابر خوردگی و تغییر ابعاد در اثر تغییر دما بررسی و انتخاب شوند.
بخش ششم: استانداردها و آییننامههای مربوط به سقف شیبدار و سقف شیروانی
در اجرای سقف شیبدار و اجرای سقف شیروانی باید استانداردهای زیر رعایت شود:
– آییننامه ۲۸۰۰ (مقاومت در برابر زلزله): استحکام اتصالات
– آییننامه سازمان نظام مهندسی ساختمان ایران: حداقل ضخامت مصالح، فاصله خرپاها و زاویه شیب مجاز
– استاندارد ASTM و DIN: برای مصالح وارداتی و پوششها
مهندس ناظر و محاسب مسئول حسن اجرای سقف با رعایت کلیه استانداردها است.
بخش هفتم: مزایا و معایب سقف شیبدار و اجرای سقف شیروانی دو شیب
مزایا:
– تخلیه آسان آب باران و برف: مناسب مناطق پربارش.
– زیبایی بصری: افزایش جلوه نمای ساختمان.
– تهویه طبیعی مناسب زیر سقف: کمک به حفظ آسایش حرارتی.
– عمر بالا: در صورت انجام اجرای سقف شیبدار به شکل اصولی.
– قابلیت تعمیر و نگهداری آسان در صورت خرابی موضعی ورق یا سفال.
معایب:
– افزایش هزینه و زمان اجرا نسبت به سقف تخت: نیاز به مصالح بیشتر
– مشکل در نصب تجهیزات سنگین (چون کولر یا پنل خورشیدی): احتیاج به طراحی خاص
– استحکام کمتر در برابر زلزله سنگین نسبت به سقفهای بتنی مسلح
– خطر لغزش برف یا سقوط مصالح در مناطق کوهستانی
بخش هشتم: دیتیلهای اجرایی و شیتهای فنی اجرا
در اجرای سقف شیبدار دو شیب رعایت دیتیلهای فنی حائز اهمیت است از جمله:
– اتصالات پیچومهرهای یا جوشی در سقف فلزی
– دیتیل آببند کردن نقاط شکست و کنجها
– ایزولاسیون حرارتی پنجرههای شیروانی (Dormer)
– پیشبینی بادبندهای جانبی در سقفهای دهانه بلند
تمرکز بر دیتیلهای اجرایی باعث کاهش هزینه نگهداری آتی و دوام بیشتر سقف شیروانی میشود.
بخش نهم: نکات اجرایی مهم در اجرای سقف شیبدار و سقف شیروانی
– مرتبسازی مصالح خاکی یا چوبی به دور از رطوبت هنگام مونتاژ
– دقت در تراز بودن خط الراس سقف و جانمایی دقیق ستونها
– تست نفوذپذیری آب بعد از نصب ورق و قبل از تکمیل کار
– بازرسی ایمنی اتصالات خرپا قبل و بعد از نصب ورق
– رعایت تمیزی سطح ورق در هنگام نصب برای کاهش خوردگی در دراز مدت
– در نظر گرفتن جانپناه و سازه محافظ در صورت شیب زیاد سقف
بخش دهم: مقایسه سقف شیبدار دو شیب با سایر انواع سقف
– در مقایسه با سقف تخت (فلت): مقاومت بالا در برابر بارش، طول عمر بیشتر ولی هزینه بیشتر و انعطاف کمتر در استفاده از پشتبام
– در مقایسه با سقف چهارشیب: اجرای سادهتر و اقتصادیتر، اما زیبایی و پرستیژ کمتر
بخش یازدهم: نوآوریهای جدید در اجرای سقف شیروانی و سقف شیبدار
– استفاده از ورقهای آلومینیومی رنگی یا تایلهای PVC: سبک و بادوام
– طراحی سقف سبز (Green Roof): ادغام سقف شیبدار با بستر کاشت گیاه
– نمای دکوراتیو با شینگلهای ترکیبی: افزایش زیبایی و متنوعسازی طرحهای سقف شیروانی
– نصب صفحات خورشیدی روی سقف شیبدار مدرن
– افزودن پنجرههای سقفی (Velux) برای نورگیری طبیعی زیر شیروانی
بخش پایانی: جمعبندی و توصیههای اجرایی
اجرای سقف شیبدار و اجرای سقف شیروانی دو شیب، همچنان یکی از پرسودترین و تضمینیترین روشها در معماری ایرانی و جهانی محسوب میشود. طرح اصولی، انتخاب درست مصالح و اجرای دقیق مراحل، باعث افزایش طول عمر و کارایی سقف خواهد شد. رعایت مفاد آییننامهها، دیتیلهای فنی و نکات اجرایی، اعتماد به پیمانکاران مجرب و در نهایت سرویس و نگهداری مناسب پس از اجرا، میتواند بقای سقف شیبدار و سقف شیروانی را برای دههها تضمین کند.
